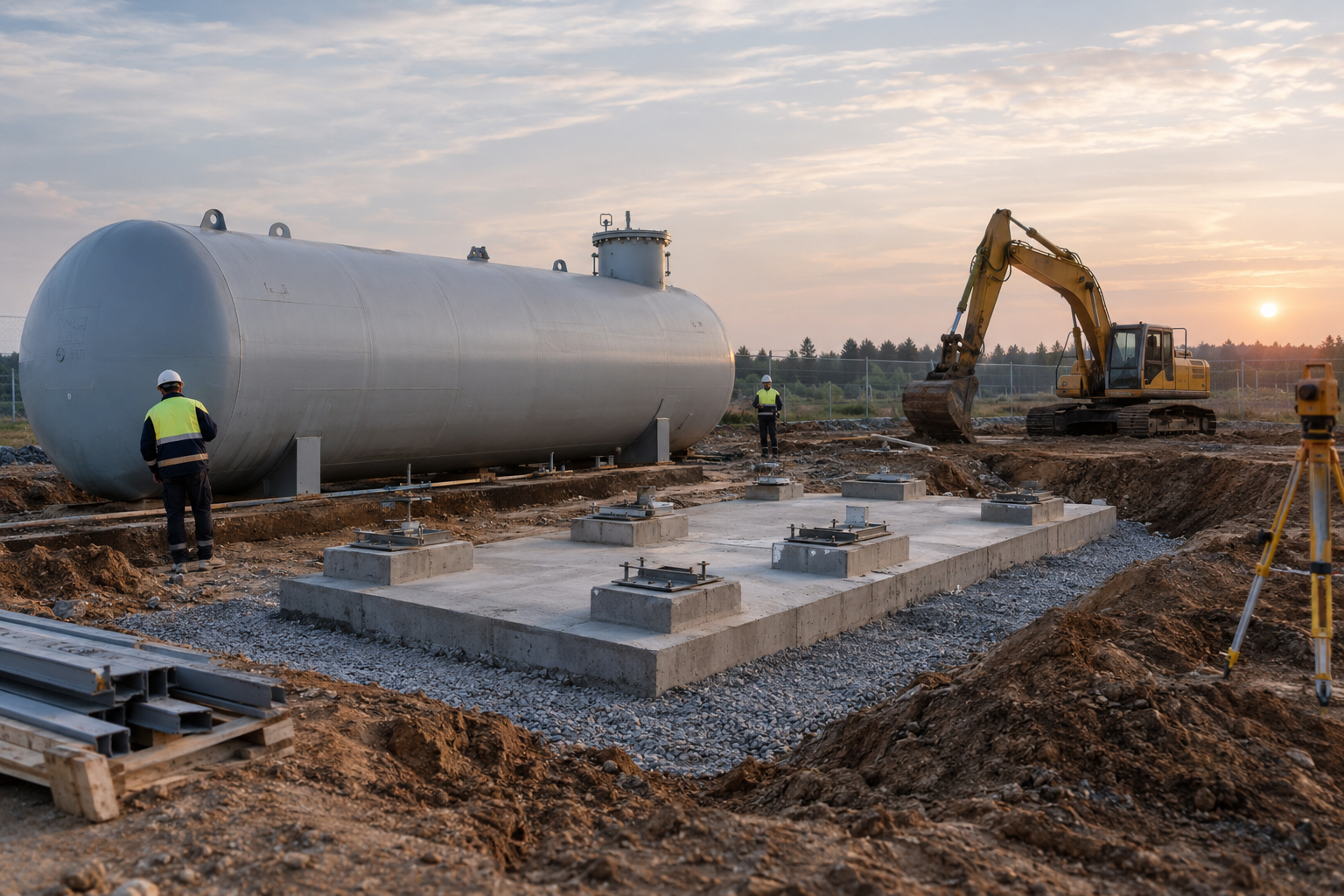

ПОДГОТОВКА ПЛОЩАДКИ ДЛЯ УСТАНОВКИ РЕЗЕРВУАРНОГО ОБОРУДОВАНИЯ
Установка резервуара начинается не с разгрузки готового оборудования, а с подготовки площадки. От характеристик грунта, выбранного типа основания, правильности устройства фундамента и организации отвода воды зависит устойчивость резервуара и его дальнейшая эксплуатация.
При этом универсального решения для всех резервуаров не существует. Основание под горизонтальный резервуар для нефтепродуктов, резервуар для СУГ, дренажную ёмкость или оборудование для нефтегазового промысла проектируется с учетом конструкции изделия, его массы, рабочего состояния, условий эксплуатации и характеристик площадки.
В этой статье расскажем, как подготовить площадку под резервуар, какие факторы необходимо учитывать при выборе основания и на что обратить внимание при монтаже резервуарного оборудования.
Оглавление
Почему подготовка площадки важна при установке резервуара
Резервуар передает нагрузку на основание не только за счет собственного веса. При расчете учитываются масса оборудования, рабочей среды, опорных элементов и другие предусмотренные проектом нагрузки.
Если основание имеет недостаточную несущую способность или деформируется неравномерно, это может привести к смещению и перекосу оборудования. Поэтому при проектировании основания учитываются как несущая способность грунта, так и возможные деформации — осадки, крены и другие перемещения. Именно такой подход предусмотрен СП 22.13330 при проектировании оснований.
Для резервуаров, устанавливаемых на открытой площадке, дополнительно необходимо учитывать воздействие атмосферных осадков, поверхностного и подземного водоотведения, сезонные изменения свойств грунта и другие факторы, которые могут повлиять на состояние основания.
Таким образом, подготовка площадки под резервуар — это не просто выравнивание участка. Это комплекс технических решений, связанных с конкретным оборудованием и условиями его эксплуатации.
Какие данные необходимы для выбора основания
До начала строительных работ необходимо определить условия, в которых будет установлен резервуар.
В зависимости от объекта для проектирования основания могут потребоваться результаты инженерных изысканий, сведения о рельефе участка, свойствах грунтов, уровне и режиме подземных вод, климатических условиях и других факторах.
СП 22.13330 предусматривает учет инженерно-геологического строения площадки, свойств грунтов и гидрогеологических условий при проектировании оснований. В частности, учитываются наличие и положение водоносных горизонтов, уровни подземных вод, их сезонные изменения и воздействие на материалы подземных конструкций.
Для конкретного проекта также важно знать характеристики самого резервуара:
- объем;
- массу;
- диаметр и длину;
- тип и расположение опор;
- рабочую среду;
- рабочее и расчетное давление, если резервуар работает под давлением;
- температуру эксплуатации;
- способ установки — наземный или подземный;
- требования к подключению технологических коммуникаций.
На основании этих данных выбирается конструкция основания и определяются необходимые строительные мероприятия.
Как выбирают основание под резервуар
Тип основания зависит прежде всего от конструкции резервуара и характеристик площадки.
Для горизонтальных резервуаров могут применяться опорные конструкции, фундаменты или другие решения, предусмотренные проектом. Для оборудования на раме или санях требования к площадке будут отличаться от требований к стационарному резервуару на фундаменте.
При выборе основания учитываются:
- несущая способность грунта;
- расчетные нагрузки;
- допустимые деформации;
- уровень грунтовых вод;
- глубина промерзания и особенности сезонного изменения грунта;
- рельеф участка;
- способ монтажа;
- требования к доступу для обслуживания и ремонта.
СП 22.13330 прямо предусматривает расчет оснований по предельным состояниям и необходимость учитывать воздействие подземных и поверхностных вод, климатических факторов и изменения физико-механических свойств грунта.
Поэтому выбирать конкретный тип фундамента только по принципу «под резервуар всегда нужна бетонная плита» неправильно. Конструкция основания должна быть обоснована проектом.
Подготовка площадки для наземного резервуара
Наземная установка применяется для различных типов емкостного оборудования, в том числе резервуаров для хранения нефтепродуктов.
Для горизонтальных стальных резервуаров объемом от 3 до 100 м³ действует ГОСТ 17032-2022. Стандарт распространяется на резервуары для хранения нефтепродуктов и устанавливает требования к их проектированию, изготовлению и испытаниям.
Перед монтажом резервуара необходимо подготовить основание в соответствии с проектными решениями. Оно должно обеспечивать устойчивое положение оборудования и передачу расчетной нагрузки на грунт.
В зависимости от конструкции резервуара и проекта могут использоваться фундаменты различного типа. Для горизонтальных емкостей важное значение имеет правильное расположение и отметка опорных конструкций.
При подготовке площадки также предусматриваются:
- планировка территории;
- устройство основания и фундаментов по проекту;
- организация отвода поверхностных вод;
- обеспечение подъезда монтажной и грузоподъемной техники;
- подготовка мест для подключения технологических коммуникаций;
- обеспечение доступа к оборудованию для обслуживания.
Конкретный состав работ определяется проектом и условиями площадки.
Установка подземных резервуаров
При подземной установке резервуара к подготовке площадки предъявляются дополнительные требования. В первую очередь необходимо учитывать глубину установки, свойства грунта и уровень подземных вод.
Если существует риск воздействия подземных вод на резервуар, проектом могут предусматриваться специальные мероприятия, включая дренаж, гидроизоляцию, водопонижение или конструктивные решения, препятствующие перемещению емкости. Конкретный способ определяется расчетом и условиями объекта.
Особое значение имеет обратная засыпка. Она должна выполняться в соответствии с требованиями проекта и технологической документации. Нарушение технологии обратной засыпки может привести к неравномерной передаче нагрузки на корпус резервуара.
Для подземного оборудования также важно обеспечить возможность последующего обслуживания технологических узлов, арматуры, приборов контроля и других элементов.
Поэтому котлован под резервуар следует рассматривать не просто как выемку грунта, а как часть инженерной системы размещения оборудования.
Особенности площадки для резервуаров СУГ и оборудования АЗС
Для оборудования АЗС и резервуаров СУГ подготовка площадки связана не только с несущей способностью основания, но и с требованиями безопасности объекта.
УЗНО выпускает оборудование для АЗС и нефтебаз, включая одно- и двустенные резервуары хранения и выдачи топлива объемом от 5 до 100 м³. В производственной программе также представлены резервуары хранения и выдачи сжиженных углеводородных газов объемом 10 и 20 м³, рассчитанные на давление до 2,5 МПа.
Для таких объектов необходимо заранее предусмотреть размещение оборудования, подъездные пути, технологические коммуникации, возможность проведения монтажных и сервисных работ, а также выполнение требований пожарной и промышленной безопасности, применимых к конкретному объекту.
При строительстве АЗС проектные решения принимаются с учетом действующих требований к размещению оборудования и организации территории. Поэтому расстояния между резервуарами, зданиями, сооружениями и другими объектами нельзя определять по универсальной таблице без учета конкретного типа АЗС и ее проектных решений.
Кроме того, для АЗС важна организация безопасного движения транспорта, возможность подъезда топливозаправщиков и доступ аварийных служб.
УЗНО предлагает не только производство оборудования для АЗС, но и услуги проектирования и монтажа оборудования. На сайте компании также указано, что по желанию заказчика специалисты могут выполнить монтаж и запуск емкостей и другого оборудования непосредственно на месте эксплуатации, в том числе в других регионах России.
Типичные ошибки при подготовке основания
Ошибки при подготовке площадки чаще всего связаны не с отсутствием какого-то одного элемента, а с несоответствием принятых решений конкретным условиям объекта.
Среди наиболее распространенных проблем можно выделить:
Отсутствие учета характеристик грунта. Если основание выбирается без необходимых данных о грунте и подземных водах, невозможно корректно оценить его несущую способность и деформации.
Нарушение геометрии основания. Отклонения по отметкам или расположению опор могут осложнить монтаж оборудования и привести к неправильному распределению нагрузки.
Недостаточное уплотнение грунта. При использовании насыпных оснований качество их устройства должно соответствовать проектным требованиям.
Отсутствие организованного водоотвода. Скопление воды в зоне основания может изменять свойства грунта и негативно влиять на состояние строительных конструкций.
Неправильная организация подъезда техники. При монтаже резервуаров необходимо заранее учитывать возможность доставки, разгрузки и установки оборудования.
Попытка выбрать фундамент без учета конкретного резервуара. Даже резервуары одинакового объема могут иметь разные конструкции, опоры и эксплуатационные параметры, поэтому основание для них не обязательно будет одинаковым.
Монтаж резервуарного оборудования
После подготовки основания выполняется монтаж резервуара и его подключение к предусмотренным проектом технологическим системам.
Последовательность работ зависит от типа оборудования. Она может включать доставку, разгрузку, установку на подготовленное основание, выверку положения, закрепление, монтаж арматуры и технологических коммуникаций, подключение оборудования контроля и выполнение предусмотренных проверок.
Для оборудования, работающего под давлением, требования к монтажу являются частью нормативного регулирования. ГОСТ 34347-2017 распространяется на стальные сварные сосуды и аппараты, в том числе на требования к их монтажу. Стандарт действует и применяется, в частности, к оборудованию нефтяной, газовой и других отраслей промышленности.
Для АЗС УЗНО предлагает проектирование и монтаж оборудования. Компания также указывает возможность монтажа и запуска емкостей и другого оборудования на месте эксплуатации, включая другие регионы России.
При этом важно разграничивать ответственность производителя оборудования и организации, выполняющей строительные работы. Подготовка фундамента и площадки выполняется по проектным решениям объекта, а требования к установке конкретного резервуара должны учитывать документацию его изготовителя.
Нормативные требования
Нормативные документы выбираются с учетом типа оборудования и объекта. Нельзя применять один стандарт ко всем видам резервуаров.
Для проектирования оснований применяются положения СП 22.13330. Документ устанавливает общие требования к расчету и проектированию оснований зданий и сооружений, включая учет несущей способности, деформаций, грунтовых и гидрогеологических условий.
Для горизонтальных стальных резервуаров для нефтепродуктов действует ГОСТ 17032-2022. Важно учитывать именно актуальную редакцию: ГОСТ 17032-2010, который был указан в исходном варианте статьи, заменен ГОСТ 17032-2022.
Для стальных сварных сосудов и аппаратов действует ГОСТ 34347-2017. Он распространяется на сосуды, работающие под избыточным давлением, вакуумом или без давления, и устанавливает требования, в том числе к конструкции, изготовлению, испытаниям, приемке и монтажу.
Если оборудование подпадает под область действия ТР ТС 032/2013, также применяются требования этого технического регламента.
Таким образом, перед началом работ необходимо определить, к какому типу относится конкретное оборудование и какие нормативные документы распространяются на его проектирование, изготовление, монтаж и эксплуатацию.
Что важно учесть до заказа резервуара
Подготовку площадки целесообразно учитывать еще до заказа оборудования. Это позволяет заранее сопоставить характеристики резервуара с условиями будущего объекта.
Заказчику желательно иметь информацию:
- где будет установлен резервуар;
- будет ли установка наземной или подземной;
- какая рабочая среда будет храниться;
- какой требуется объем;
- предполагается ли работа под давлением;
- какие существуют ограничения по габаритам;
- какие условия подъезда и монтажа есть на площадке;
- как организовано электроснабжение и подключение технологического оборудования;
- есть ли результаты инженерных изысканий и проектные решения по основанию.
Для нестандартных объектов эти данные особенно важны. УЗНО изготавливает резервуары и другое оборудование по индивидуальным заказам; при проектировании инженеры учитывают условия эксплуатации и требования заказчика.
Чем раньше производитель получает информацию об объекте, тем проще согласовать конструкцию резервуара и требования к его монтажу.
Заключение
Подготовка площадки под резервуар — важная часть проекта, от которой зависит надежность последующей эксплуатации оборудования. Основание должно подбираться с учетом характеристик грунта, расчетных нагрузок, конструкции резервуара, способа установки и условий эксплуатации.
При этом не существует универсального фундамента или одинаковой технологии монтажа для всех резервуаров. Проектные решения определяются конкретным оборудованием и характеристиками площадки, а строительные и монтажные работы выполняются с учетом действующих нормативных требований.
УЗНО производит резервуары для АЗС и нефтебаз, оборудование для нефтегазовых промыслов и резервуары для СУГ, а также предлагает проектирование и монтаж оборудования для АЗС. При необходимости специалисты компании могут выполнить монтаж и запуск оборудования непосредственно на месте эксплуатации.
Заказать резервуарное оборудование в УЗНО можно напрямую у производителя: специалисты помогут подобрать исполнение с учетом условий эксплуатации и требований объекта, а для оборудования АЗС доступно комплексное сопровождение, включая проектирование и монтаж.
